انهاردة هقدم لكم موضوع مهم جدا لكل فنى صيانة
الشورت فى الاجهزة الصينية وكيفية حلها
الاول عشان نعرف اية المسئول عن الشورت فى الهواتف الصينة وتفريغ الشحن يبقى لازم الاول نعرف توزيع فولتيات موجب البطارية فى الموبايل الصينى وطبعا احنا لو اتكلمنا كتييير مش هنقدر نشرح كل الهواتف الصينية بس احنا نعرف ولو حتى فكرة عنها
الاول فولت الموجب للبطارية هو الى بيبقى عامل شورت او قطعة تالفة موصلة على موجب ريش البطارية

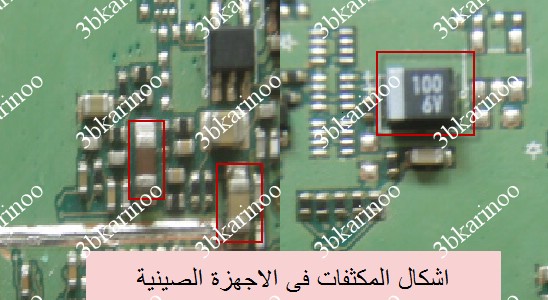

طيب الاول ازاى اعرف ان القطعة الصغيرة الى فى الموبايل دى مكثف او مقاومة او ملف او عازل سيراميكى او فلتر او درايفر او او او الخ الاول نمسك كل حاجة واحدة واحدة الاول اليكم اشكال المكثف ووظيفنة فى الموبايل وتوصيلة على البوردة الاول شكل المكثف
وبعد ما عرفنا شكل المكثف نعرف وظيفتة اية فى المكثف وظيفتة
1-تنعيم التيار او اللاشارة
2-امتصاص اى فيض او حمل كهربى وتفريغ اى شحنة زيادة فى الارضى
3-مكثفات شحن التيار وتفريغة بقيم كبيرة ودة مش بيكون قى الموبايلات
وبعد ما عرفنا وظيفتة نعرف طريقة توصيلة يوصل المكثف فى دائرة الموبايل على التوازى وعشان نعرف يعنى اية توازى نشوف الصورة دى
دة معنى توصيل توازى طيب احنا عرفنا يعنى اية مكثف طيب ازاى يبقى اعرف ان الى فى البوردة دة الى قدامى مكثف مش مقاومة او ملف بنمكسك الافو ونحط الطرف السالب على اى ارضى والموجب على احد اطراف اى مكون لو اى طرف من اطرافة ادانى جرس يبقى دة مكثف طيب لو مداش جرس بقيسة هو واشوف لو ادى ممانعة يبقى مقاومة ولو حطيت طرفين الافو علية وادى جرس يبقى ملف تمام يبقى كدة عرفنا ان المكثف ممكن يعمل شورت فى الجهاز كلة لو احنا شلناة وعملنا مكانة قفلة
الاول لما يدخل عليا جهاز فاصل باور بسال الزبون هو فصل منك وهو على الشحن ولا وقع فى سائل ولا اصطدم باى شى صدمة جامدة لو كان اصتدم منة بيبقى العيب يا اما اى سى الباور او البروسيسور تمام ولو ضرب على الشاحن بفتح الجهاز وبفحصة بالنظر بعينى وبتبع مسار الشحن هلاقى مكثف ضارب بيبقى شكلة باين واشيلة خالص وبجرب لو الشورت راح بغيرة ولو واقع فى سائل بفتح الجهاز وانضفة كويس بالتنر وانشفة كويس واشوف لو نقس العيب بفحص الجهاز بالنظر هلاقى مكثف او 2 باين عليهم اثار الصدأاو الاكسدة بشيلة واشوف طيب دة بالنسبة للشورت الى بيسببة المكثف تمام طيب لو عندى اى اى سى هو المسبب للعطل بعرفة ازاى الطريقة سهلة وفعالة انا بفتح الجهاز وبخلى البوردة فى ايدى واصفر الباور صبلاى يعنى اخلى قيمة الفولت صفر واوصل الجهاز علية وارفع الفولتية واحدة واحدة لحد ما الاقى الجهاز ساحب امبيرسحب عالى بسيبة 1دقيقة وهو ساحب امبير واتحسس البوردة واشوف اى القطع بها سخونة وهى الى بيبقى فيها العطل بغيرها تمام لحد كدة
طيب اية الى مثلا لو ملقتش اى سخونة وفية شورت واتاكدت من المكثفات كويس وبرضو فية شورت بعمل اية يبقى ابتدى رفع بعض القطع المتصلة بموجب البطارية زى اية
اى سى الصو ت
اى سى الشبكة الموجود فى الجهاز
اى سى ادخل البطاقة ودة بيكون متصل بموجب البطارية
اى سى البلوتوث فى بعض الاجهزة يحمل موجب البطارية وطبعا اى سى الباور او البروسيسور ودة طبعا لو كان من نوع الميديا تك او الاسبريد تيرم لان النوعين دول بيبقى مدموج معهم اى سى الباور
ببدا رفع القطع من الاسهل الى الاصعب واجرب فى كل مرة والكلام دة بينطبق على تفريخ الشحن واستهلاك الطاقة فى الجهاز
وبتاكد من الشاشة ممكن يكون احد ارجلها فية اكسدة عامل شورت مع الاخر وممكن نوع الشاشة يسبب المشكلة دى لو الشاشة نفس عدد الارجل ونفس الحجم
ارجو ان اكون اضفت ولو جزء بسيط الى معلوماتكم تقبلو تحياتى .
وانتظروا الموضوع القادم مشاكل الشبكة فى اللاجهزة الصينية وخاصة مشكلة الطوارى او مكالمة الطوارى فقط
ونظرا لاهمية الموضوع حبيت اضيف شيء مهم بعملية حدوث الشورت(القفلة) وهو الاصل بعمل قفلة بالجهاز الصيني وهي الترانسسترات الثلاثية او الخماسية كما موضحة بالصورة المرفقة
الشورت فى الاجهزة الصينية وكيفية حلها
الاول عشان نعرف اية المسئول عن الشورت فى الهواتف الصينة وتفريغ الشحن يبقى لازم الاول نعرف توزيع فولتيات موجب البطارية فى الموبايل الصينى وطبعا احنا لو اتكلمنا كتييير مش هنقدر نشرح كل الهواتف الصينية بس احنا نعرف ولو حتى فكرة عنها
الاول فولت الموجب للبطارية هو الى بيبقى عامل شورت او قطعة تالفة موصلة على موجب ريش البطارية
طيب الاول ازاى اعرف ان القطعة الصغيرة الى فى الموبايل دى مكثف او مقاومة او ملف او عازل سيراميكى او فلتر او درايفر او او او الخ الاول نمسك كل حاجة واحدة واحدة الاول اليكم اشكال المكثف ووظيفنة فى الموبايل وتوصيلة على البوردة الاول شكل المكثف
وبعد ما عرفنا شكل المكثف نعرف وظيفتة اية فى المكثف وظيفتة
1-تنعيم التيار او اللاشارة
2-امتصاص اى فيض او حمل كهربى وتفريغ اى شحنة زيادة فى الارضى
3-مكثفات شحن التيار وتفريغة بقيم كبيرة ودة مش بيكون قى الموبايلات
وبعد ما عرفنا وظيفتة نعرف طريقة توصيلة يوصل المكثف فى دائرة الموبايل على التوازى وعشان نعرف يعنى اية توازى نشوف الصورة دى
دة معنى توصيل توازى طيب احنا عرفنا يعنى اية مكثف طيب ازاى يبقى اعرف ان الى فى البوردة دة الى قدامى مكثف مش مقاومة او ملف بنمكسك الافو ونحط الطرف السالب على اى ارضى والموجب على احد اطراف اى مكون لو اى طرف من اطرافة ادانى جرس يبقى دة مكثف طيب لو مداش جرس بقيسة هو واشوف لو ادى ممانعة يبقى مقاومة ولو حطيت طرفين الافو علية وادى جرس يبقى ملف تمام يبقى كدة عرفنا ان المكثف ممكن يعمل شورت فى الجهاز كلة لو احنا شلناة وعملنا مكانة قفلة
الاول لما يدخل عليا جهاز فاصل باور بسال الزبون هو فصل منك وهو على الشحن ولا وقع فى سائل ولا اصطدم باى شى صدمة جامدة لو كان اصتدم منة بيبقى العيب يا اما اى سى الباور او البروسيسور تمام ولو ضرب على الشاحن بفتح الجهاز وبفحصة بالنظر بعينى وبتبع مسار الشحن هلاقى مكثف ضارب بيبقى شكلة باين واشيلة خالص وبجرب لو الشورت راح بغيرة ولو واقع فى سائل بفتح الجهاز وانضفة كويس بالتنر وانشفة كويس واشوف لو نقس العيب بفحص الجهاز بالنظر هلاقى مكثف او 2 باين عليهم اثار الصدأاو الاكسدة بشيلة واشوف طيب دة بالنسبة للشورت الى بيسببة المكثف تمام طيب لو عندى اى اى سى هو المسبب للعطل بعرفة ازاى الطريقة سهلة وفعالة انا بفتح الجهاز وبخلى البوردة فى ايدى واصفر الباور صبلاى يعنى اخلى قيمة الفولت صفر واوصل الجهاز علية وارفع الفولتية واحدة واحدة لحد ما الاقى الجهاز ساحب امبيرسحب عالى بسيبة 1دقيقة وهو ساحب امبير واتحسس البوردة واشوف اى القطع بها سخونة وهى الى بيبقى فيها العطل بغيرها تمام لحد كدة
طيب اية الى مثلا لو ملقتش اى سخونة وفية شورت واتاكدت من المكثفات كويس وبرضو فية شورت بعمل اية يبقى ابتدى رفع بعض القطع المتصلة بموجب البطارية زى اية
اى سى الصو ت
اى سى الشبكة الموجود فى الجهاز
اى سى ادخل البطاقة ودة بيكون متصل بموجب البطارية
اى سى البلوتوث فى بعض الاجهزة يحمل موجب البطارية وطبعا اى سى الباور او البروسيسور ودة طبعا لو كان من نوع الميديا تك او الاسبريد تيرم لان النوعين دول بيبقى مدموج معهم اى سى الباور
ببدا رفع القطع من الاسهل الى الاصعب واجرب فى كل مرة والكلام دة بينطبق على تفريخ الشحن واستهلاك الطاقة فى الجهاز
وبتاكد من الشاشة ممكن يكون احد ارجلها فية اكسدة عامل شورت مع الاخر وممكن نوع الشاشة يسبب المشكلة دى لو الشاشة نفس عدد الارجل ونفس الحجم
ارجو ان اكون اضفت ولو جزء بسيط الى معلوماتكم تقبلو تحياتى .
وانتظروا الموضوع القادم مشاكل الشبكة فى اللاجهزة الصينية وخاصة مشكلة الطوارى او مكالمة الطوارى فقط
ونظرا لاهمية الموضوع حبيت اضيف شيء مهم بعملية حدوث الشورت(القفلة) وهو الاصل بعمل قفلة بالجهاز الصيني وهي الترانسسترات الثلاثية او الخماسية كما موضحة بالصورة المرفقة
